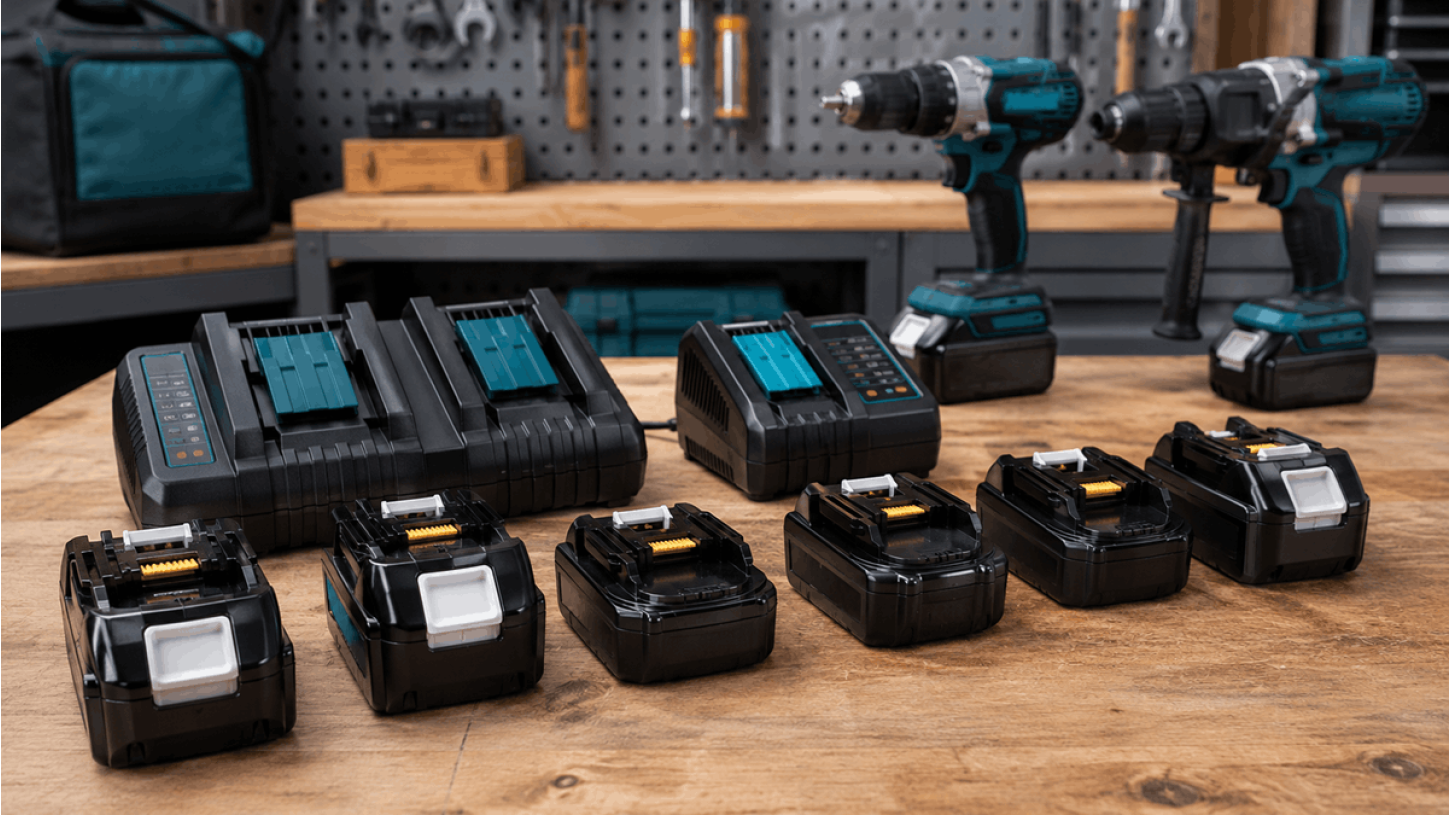

Сумісність акумуляторів та зарядних пристроїв Makita

Зміст статті:

• Основні типи акумуляторів Makita
• Чому не всі акумулятори Makita сумісні між собою
• Як перевірити сумісність акумулятора з інструментом
• Як перевірити сумісність акумулятора із зарядним пристроєм
• Чи можна використовувати акумулятор більшої ємності
• Що означають індикатори на зарядних пристроях Makita
• Чому акумулятор не заряджається або блимає червоним
• Поширені помилки при виборі акумулятора та зарядного пристрою

Акумуляторні інструменти Makita працюють на кількох технологічних платформах. Зовні схожі батареї можуть не підходити як до самого пристрою, так і до зарядного пристрою. Крім того, є відмінності в електронному наповненні та протоколах обміну даними. Тож навіть якщо зарядні пристрої візуально схожі, не факт, що вони будуть сумісними з певними акумуляторами виробника.

Варто детальніше розібратися, які батареї випускає Makita, як вони маркуються. Також потрібно з'ясувати, до яких зарядних пристроїв вони підходять. Ця інформація дозволить самостійно обрати сумісні пристрої. А в спірних ситуаціях завжди можна звернутися до фахівців, які допоможуть розібратися.

Основні типи акумуляторів Makita

Лінійка акумуляторів Макіта поділяється на кілька різних платформ. Об'єднує їх спільний принцип маркування та ковзне або вставне кріплення. Але стикування, розташування контактів і електронні протоколи в кожного пристрою свої.

12V max CXT

Компактна платформа, що має номінальну напругу 10,8 В і максимальну 12 В. Такі батареї мають форм-фактор слайдера, тобто корпус насувається на відповідну планку інструмента збоку.

Контактна група має три клеми: плюс, мінус і сигнальний термісторний контакт. Є захист від глибокого розрядження та перегріву. Усі пристрої всередині лінійки CXT повністю сумісні один з одним. Переважно вони використовуються у слюсарно-монтажній, пакувальній і садовій сфері.

18V LXT

Флагманська платформа, що має номінальну напругу 18 В, повна — близько 20 В. Батареї належать до ковзного типу, інтерфейс у них багатоконтактний, є плати керування. Окрім силових плюса та мінуса, є сигнальні лінії, що дозволяють ідентифікувати акумулятор за резистивним кодом, відстежувати температуру та уточнювати інформацію про його поточний стан.

Всередині кожної батареї є захист, який фіксує можливі аварійні події. Між інструментом і акумулятором відбувається обмін інформацією. При досягненні критичних значень струму, температури або напруги відбувається відключення живлення. Батареї сумісні з інструментами 18V LXT будь-якого року випуску.

18V LXT Basic

У цій модифікації, на відміну від попередньої, немає вбудованої плати керування. Термістор і балансувальний моніторинг відсутні, вивід ідентифікаційного резистора змінений. Основна сфера застосування — недорога садова або побутова техніка, що має захист у самому інструменті.

Встановлення цих батарей у серію 18V LXT допустиме, якщо інструмент здатний самостійно контролювати розрядження. Але для заряджання можна використовувати лише ті пристрої, які підтримують балансування через роз'єм. Або ж підійдуть прості адаптери, розраховані на базову серію.

18V G-Series

Бюджетна гілка, яка випускалася для техніки домашнього сегмента. На даний момент не виробляється. Такі акумулятори вставні, мають поперечне розташування на рукоятці. Напруга повного заряду становить 20 В. Зарядні пристрої цієї серії орієнтовані лише на зазначений тип батарей.

40V max XGT

Найпотужніша платформа. Номінальна напруга 36 В, максимальна — 40. Це слайдери збільшених розмірів. Контакти посилені, сигнальна група має двонаправлену цифрову шину, що дозволяє обмінюватися інформацією з інструментом і зарядним пристроєм. Кожна батарея має власний контролер, який контролює розрядження та температурні профілі.

Усі інструменти та зарядні пристрої XGT запитують у акумулятора дозвіл на запуск і заряджання. За наявності будь-яких проблем робота блокується. Сумісність існує лише всередині лінійки XGT.

Нікель-кадмієві та нікель-металогідридні батареї (Ni-Cd / Ni-MH)

До переходу на літій виробник використовував вставні нікелеві блоки напругою від 18 В. Найяскравіша їх ознака — корпус у формі «черевика», що засувається в рукоятку. Інший варіант — стик, що має поздовжню фіксацію. Сучасні зарядні пристрої такі акумулятори не підтримують.

Чому не всі акумулятори Makita сумісні між собою

• Однакова напруга акумуляторів не гарантує взаємозамінність. Наприклад, 18V LXT і G-Series видають до 20 В, але останній має форму «черевика». Їх не вийде з'єднати через різний форм-фактор.
• Важливе значення має акумуляторна платформа — тобто сукупність механічного інтерфейсу, розпіновки та цифрового протоколу обміну. Наприклад, у XGT використовується двонаправлена цифрова шина — акумулятор та інструмент обмінюються інформацією перед початком роботи. Якщо встановити його в перехідник для LXT, пристрій просто не запуститься.
• Форма кріплення блокує неправильні комбінації на механічному рівні. Якщо батарея не підходить до пристрою, вставити її не вийде. Крім того, зарядний пристрій повинен підтримувати конкретний тип акумулятора. В іншому випадку він видасть помилку та не запуститься.
• Варто зазначити, що в старих і нових серій відрізняються контакти та захист. У нікелевих блоків дві силові клеми й опціональні термодатчики. У серії LXT є інформаційні лінії для зв'язку з контролером інструмента. XGT веде облік аварійних розряджень. Старий зарядний пристрій не працюватиме з новими пристроями.

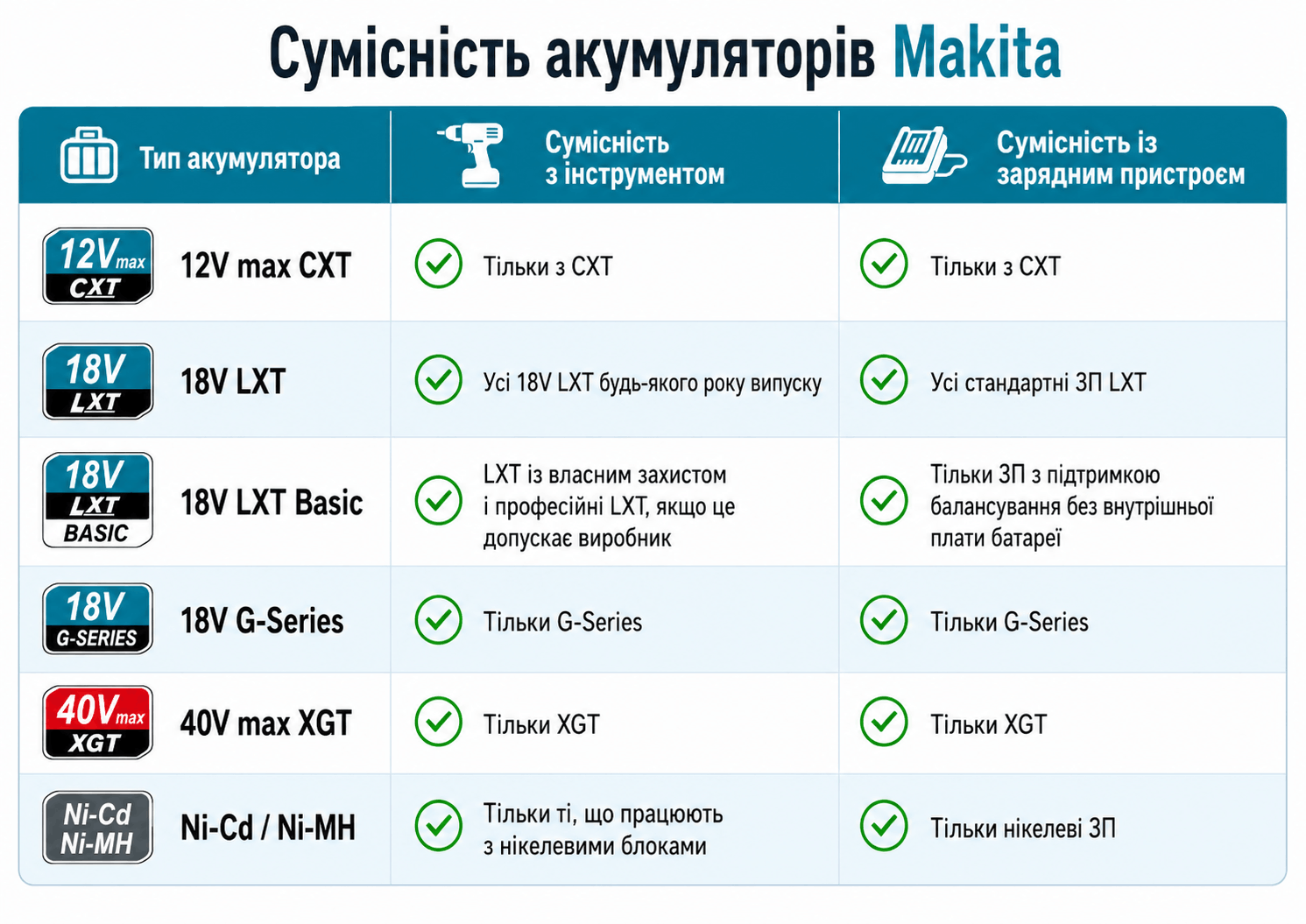

Для кращого розуміння варто розглянути таблицю сумісності акумуляторних лінійок Makita.

Як перевірити сумісність акумулятора з інструментом

Перевірити сумісність акумулятора з інструментом нескладно. Потрібно зробити наступне:

1. Визначити платформу інструмента. Позначення вказане на корпусі або заводській табличці.
2. Оцінити механічну сумісність. Для цього потрібно перевірити форм-фактор і тип кріплення. Якщо акумулятор не фіксується плавно з характерним клацанням, є люфти, він несумісний із пристроєм.
3. Порівняти контактні групи.
4. Уточнити номінальну напругу та технологію. У батареї вона повинна збігатися з такою для інструмента.
5. Звіритися з документацією, якщо маркування нечітке.

Якщо якась ланка випадає, батарея несумісна з пристроєм. Не варто використовувати саморобні перехідники або намагатися обійти фіксатори.

Як перевірити сумісність акумулятора із зарядним пристроєм

Дуже важливо перевірити і сумісність акумулятора із зарядним пристроєм. Діяти слід так:

1. Визначити платформу та хімію акумулятора. Подивитися номінальну напругу.
2. Ознайомитися з маркуванням на зарядному пристрої. Виробник наносить на корпус або вказує в паспортній табличці список сумісних батарей. Має бути напис Charges BL**** або прямий рядок із кодами.
3. Перевірити механічне сполучення. Батарея повинна входити плавно та фіксуватися засувкою, впираючись контактами рівно у відповідну частину. Якщо потрібен перехідник, необхідно використовувати тільки оригінали.
4. Зіставити протоколи захисту та алгоритм заряджання.
5. Подивитися на індикацію після встановлення.

Якщо з'являється помилка, потрібно перевірити чистоту контактів на батареї та в слоті, а також переконатися, що температура елементів у нормі.

Чи можна використовувати акумулятор більшої ємності

Виробник пропонує акумулятори різної ємності. Вимірюється вона в ампер-годинах. Чим більша ємність, тим більше важитиме батарея. Наприклад, модель на 1,5–2,0 А·год має масу близько 400 г, а на 6,0 А·год — майже 700 г.

Сумісність визначається не ємністю, а платформою, напругою та конструкцією. Важливо переконатися, що всі ці параметри збігаються. Для потужних пристроїв краще брати ємні акумулятори, щоб вони могли забезпечувати достатню продуктивність.

У межах однієї платформи використовувати більш витривалі батареї можна. Але потрібно враховувати, що вага техніки буде більшою.

Що означають індикатори на зарядних пристроях Makita

Індикатори на зарядних пристроях Makita можуть сигналізувати про різні проблеми або важливі моменти. Точне розшифрування залежить від конкретної моделі.

Чому акумулятор не заряджається або блимає червоним

Причина такої проблеми — блокування заряджання електронною системою. Не завжди це говорить про фатальну поломку, але потрібна ретельна перевірка. Найчастіше причина в тому, що температура вийшла за межі робочого діапазону. Тоді процес продовжиться після охолодження або нагрівання.

Ще одна можлива причина — глибокий розряд. Напруга на клемах падає нижче допустимого порога. Заряджання не починається. Також проблема може критися в окиснених або забруднених контактах чи несумісності батареї із зарядним пристроєм.

Інша причина — блокування плати захисту через критичні події. Також проблема характерна для деградації або внутрішнього пошкодження елементів. Зробити необхідно таке:

• Оглянути контакти. Важливо переконатися, що вони чисті, не погнуті та не пошкоджені.
• Дати батареї охолонути або нагрітися.
• Перевірити напругу на клемах.
• Виключити платформну несумісність.

Якщо після всіх виконаних маніпуляцій акумулятор усе ще вказує на помилку або не заряджається, не варто намагатися полагодити його самостійно. Краще звернутися до фахівців.

Часті помилки при виборі акумулятора та зарядного пристрою

Проблеми з роботою батареї або зарядного пристрою часто виникають через неправильний підбір компонентів. Ось найпоширеніші помилки, з якими стикаються покупці:

• Орієнтація лише на вольтаж. Якщо на батареї вказано 18 В, це не робить її сумісною з усіма такими пристроями.
• Купівля універсальних перехідників. Вони грубо з'єднують силові лінії, але позбавляють інструмент можливості контролювати температуру та глибокий розряд.
• Ігнорування маркування Basic. Акумулятори LXT і LXT Basic виглядають однаково, але насправді вони різні. І зарядні пристрої для них також потрібні різні.
• Заряджання нікелевих блоків літієвим пристроєм (або навпаки). Вони абсолютно несумісні через різні технології виготовлення та функціонування.
• Купівля неоригінальних батарей без захисту. Вони або швидко виходять з ладу, або взагалі не вмикаються.
• Спроби запустити заряджання при індикації помилки.
• Спроби самостійно «оживити» глибоко розряджені батареї.

Щоб уникнути помилок, потрібно уважно підходити до вибору акумуляторів і зарядних пристроїв. А якщо виникнуть якісь проблеми, не варто вирішувати їх самостійно. Краще звернутися до фахівців, які ідентифікують дефект і виконають ремонт.
