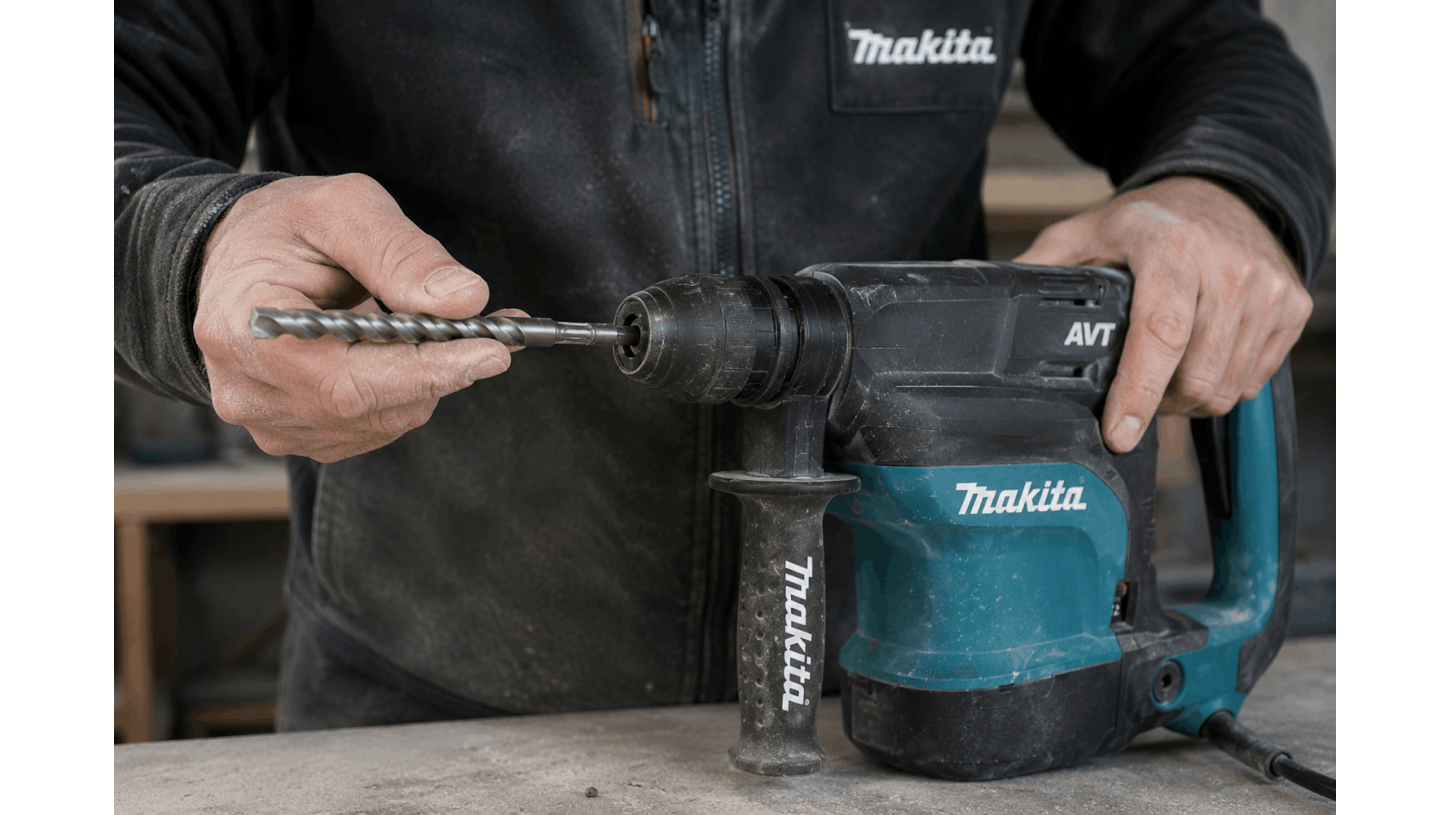

Як вставити або дістати свердло на перфораторі Makita

Зміст статті:

• Бур чи свердло: що насправді вставляють у перфоратор
• Як вставити бур у перфоратор Makita — покроково
• Як дістати та зняти бур із перфоратора
• Як поставити звичайний свердло: змінний і кулачковий патрон, перехідник
• Що робити, якщо бур застряг або не вставляється
• Часті помилки при роботі з оснащенням перфоратора
• Підсумки
• Часті питання

Вступ

Процес зміни оснастки в перфораторі принципово відрізняється від аналогічної операції з дрилем або шурупокрутом. Новачки нерідко плутають ці інструменти, намагаючись затиснути звичайне свердло в патроні перфоратора або, навпаки, встановити бур напряму в дриль. Подібні експерименти призводять до виходу з ладу обладнання, псування дорогої оснастки та травм.

Далі розберемо, як коректно вставляти й виймати бур у перфораторах Makita, розглянемо основні особливості самої конструкції патронів SDS, розберемо встановлення звичайних свердел, вирішимо поширені проблеми, що виникають під час взаємодії з оснасткою.

Бур чи свердло: що насправді вставляють у перфоратор

Спершу потрібно розібратися в термінології, а вже потім переходити до практичних інструкцій. У перфоратор встановлюється бур, що являє собою спеціальну оснастку з певним хвостовиком стандарту SDS із поздовжніми пазами. Саме вони гарантують фіксацію та передавання обертального моменту, дають змогу хвостовику переміщатися в осьовому напрямку, необхідному для роботи ударного механізму.

Стандартне свердло має гладенький циліндричний хвостовик і затискається в трикулачковому патроні дриля або шурупокрута. Вставити його безпосередньо в SDS-патрон перфоратора неможливо через іншу конструкцію посадкового місця. Система SDS не призначена для радіального затиску, кріплення здійснюється за допомогою фіксувальних елементів, що входять у пази хвостовика.

Ключова відмінність від дриля чи шурупокрута, яка часто вводить в оману новачків, — наявність поздовжнього люфту. Коли бур вставлений у патрон, він має невеликий вільний хід уздовж осі. Це не поломка, а конструктивна особливість системи SDS, необхідна для роботи ударного механізму. У звичайному кулачковому патроні дриля подібного переміщення свердла бути не повинно, а в SDS-патроні невеликий поздовжній люфт вважається нормою.

Як влаштований патрон перфоратора: SDS-Plus і SDS-Max

Патрон SDS працює без ключа, фіксація оснастки відбувається під час вставлення хвостовика. Конструкція складається з фіксувальних елементів, що потрапляють у пази хвостовика, і замикального механізму, який запобігає мимовільному випаданню.

Makita використовує два основні стандарти SDS. Для більшості легких і середніх перфораторів застосовується SDS-Plus. Хвостовик використовується діаметром 10 мм і оснащений двома відкритими пазами кріплення та двома закритими, потрібними для напрямлення.

SDS-Max трапляється на потужніших професійних моделях інструмента. Тут хвостовик діаметром 18 мм із трьома відкритими та парою закритих пазів. Для зручності основну інформацію про обидва стандарти зібрано в порівняльній таблиці нижче.

Таблиця. Порівняння стандартів SDS-Plus і SDS-Max

Важливо! Тип встановленого патрона зазначається в характеристиках конкретного перфоратора. Вставити в нього бур невідповідного стандарту напряму неможливо. Спроба силою встановити SDS-Plus бур у патрон SDS-Max чи навпаки може призвести до пошкодження оснастки або інструмента.

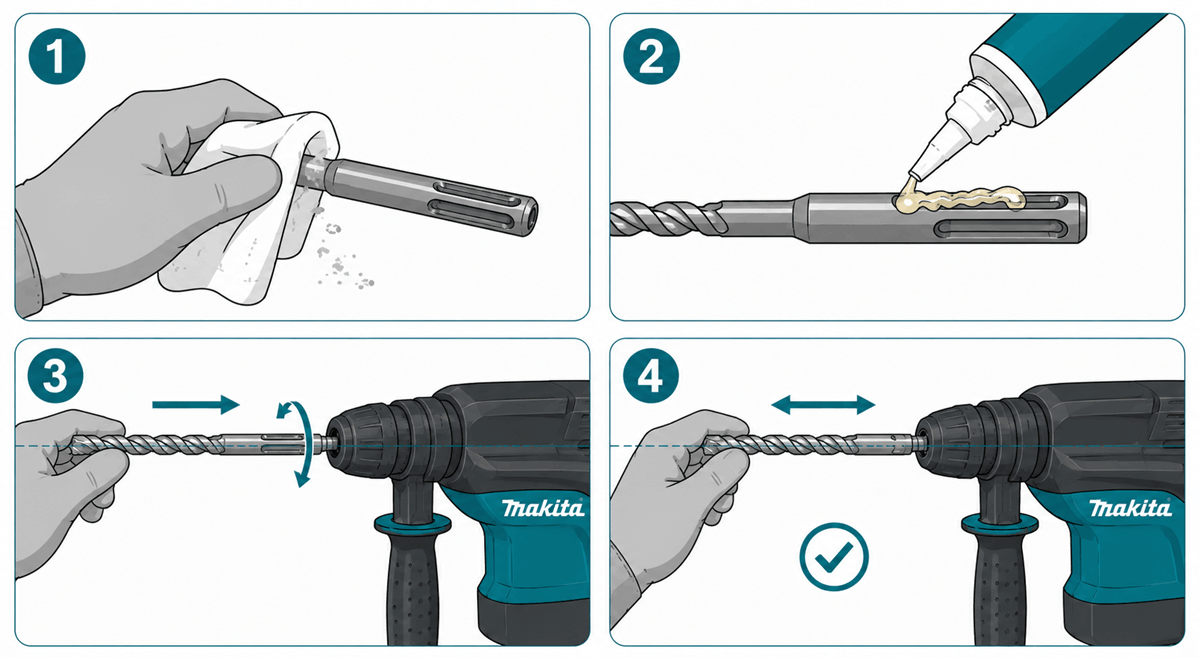

Як вставити бур у перфоратор Makita — покроково

Правильна експлуатація інструмента стане запорукою безпечної та продуктивної роботи. Ось покроковий алгоритм встановлення бура.

Крок 1. Підготовка оснастки

Попередньо потрібно очистити хвостовик бура від попереднього забрудненого мастила та бруду. Можна використати суху чисту ганчірку. У процесі обов’язково приділити увагу пазам, у них регулярно накопичується бетонний пил, який може завадити надійній фіксації. Після очищення на хвостовик наноситься невелика кількість спеціального мастила для хвостовиків SDS, яке зменшує тертя й зношування та полегшує роботу механізму.

Крок 2. Вставлення бура

Хвостовик необхідно вставити в патрон, злегка повертаючи бур і водночас просуваючи його всередину до моменту фіксації. На більшості перфораторів Makita попередньо відтягувати утримувальну муфту під час штатного встановлення бура не потрібно.

Крок 3. Фіксація оснастки

За правильного встановлення хвостовик входить у зчеплення з фіксувальним механізмом патрона. Докладати значне зусилля або намагатися забивати бур усередину не можна. Якщо бур не фіксується, його слід вийняти, перевірити стан хвостовика й пазів і повторити встановлення.

Крок 4. Перевірка фіксації

Потягнути бур на себе з невеликим зусиллям. Якщо все правильно встановлено, він не випаде з патрона. При цьому невеликий поздовжній люфт є нормальною особливістю системи SDS і сам по собі не свідчить про несправність.

Важливо! Під час встановлення бур можна злегка повертати рукою для суміщення хвостовика з механізмом патрона. Після фіксації він не повинен вільно провертатися незалежно від патрона.

Часто новачки шукають, як затиснути свердло в перфораторі чи закріпити його, але у випадку із SDS ідеться саме про фіксацію, а не про затиск. Система не передбачає докладання значних зусиль з метою закріплення оснастки.

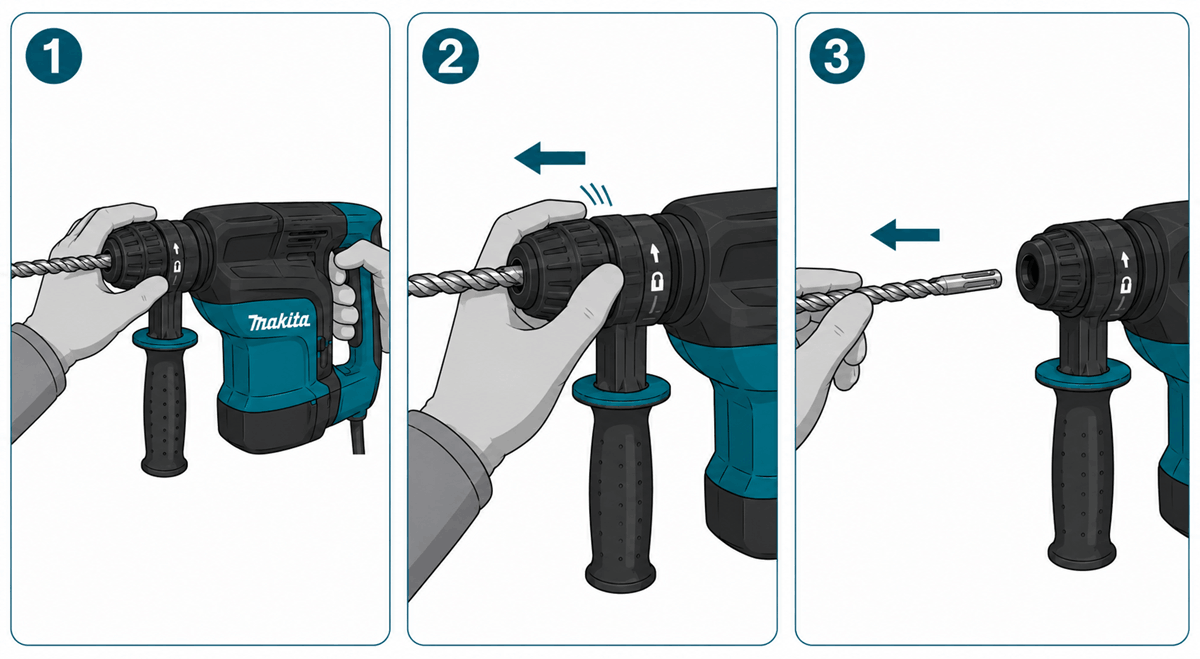

Як дістати та зняти бур із перфоратора

Стандартний покроковий алгоритм виймання має такий вигляд:

1. Вимкнути інструмент із мережі або вийняти акумулятор. Не можна виконувати операції з оснасткою на ввімкненому перфораторі.
2. Взяти перфоратор однією рукою за основне руків’я. Другою рукою взятися за рухому муфту в передній частині патрона.
3. Відтягнути муфту назад до упору, вивільняючи фіксувальний механізм.
4. Утримуючи муфту у відтягнутому положенні, вийняти бур із патрона.
5. Відпустити муфту, яка автоматично повернеться у вихідне положення.

Виймання бура — процес аналогічний за важливістю встановленню. Неправильна взаємодія з інструментом може призвести до його пошкодження.

Техніка безпеки під час виймання

Одразу після використання інструмента хвостовик і робоча частина бура можуть бути гарячими. Тому краще використовувати рукавиці або дати оснастці охолонути природним шляхом перед її вийманням. Не слід стукати по муфті молотком чи іншими предметами, намагаючись дістати бур. Є ризик пошкодити фіксувальний механізм. Вийнятий бур потрібно почистити, протерти насухо й зберігати в місці, захищеному від потрапляння вологи.

Як встановити звичайне свердло: змінний і кулачковий патрон, перехідник

Багато хто ставить запитання, як установити стандартне свердло в наявний удома перфоратор? Це можливо, але виключно із застосуванням відповідного патрона або адаптера.

Змінний кулачковий патрон

Низка перфораторів марки Makita, зокрема деякі моделі зі швидкозмінним патроном, мають конструкцію, що дає змогу знімати SDS-модуль і встановлювати замість нього стандартний трикулачковий патрон. Ось як це працює:

• На передній частині інструмента розташований механізм фіксації змінного патрона.
• Фіксувальний елемент переводиться в положення знімання згідно з інструкцією конкретної моделі.
• SDS-модуль знімається єдиним блоком.
• На його місце встановлюється сумісний кулачковий патрон і фіксується штатним механізмом.

Із таким патроном можна користуватися стандартними свердлами, що зручно за потреби виконувати роботи з дерева або металу.

Перехідник із SDS на кулачковий патрон

Для перфораторів, у яких не передбачено штатну заміну патрона, можна підібрати спеціальний адаптер. Головне враховувати певні обмеження:

• заборонено працювати з ударом;
• точність свердління може бути гіршою, ніж у стандартного дриля через особливості конструкції;
• максимальна швидкість обертання в перфоратора часто нижча, що може вплинути на якість свердління металу;
• перехідник збільшує загальну довжину встановленої оснастки.

Такий перехідник може стати в пригоді для епізодичних робіт у ситуаціях відсутності окремого дриля чи шурупокрута та для отворів невеликого діаметра.

Що робити, якщо бур застряг або не вставляється

Заклинювання або неможливість вставлення бура — поширена проблема, яка може виникнути з кількох причин:

• Бруд у патроні. Частинки абразиву, цементна крихта потрапляють усередину, осідають у пазах і на фіксувальних елементах. Із часом через це бур перестає нормально вставлятися або надійно фіксуватися.
• Відсутність або нестача мастила. Сухий хвостовик збільшує тертя й зношування, ускладнюючи як встановлення, так і виймання.
• Зношування. Фіксувальні елементи в патроні поступово зношуються, також можливе зношування пружин та інших деталей механізму.
• Пошкодження хвостовика. Сколи й деформація перешкоджають нормальному встановленню та фіксації.

Якщо бур не вдається вийняти штатним способом, потрібно повністю знеструмити інструмент, відтягнути муфту патрона до упору й акуратно спробувати вийняти оснастку без застосування надмірного зусилля. Якщо механізм заклинило й бур залишається всередині патрона, не слід використовувати молотки, монтування та інші способи силового впливу.

Важливо! Ніколи не можна використовувати додаткові важелі для збільшення зусилля. Через це підвищується ризик пошкодження самого бура та інструмента.

Коли це вже несправність патрона

Якщо стандартним способом бур і надалі не виймається, причина може полягати в несправності механізму фіксації в патроні. Ознаки серйозної поломки:

• пружина не повертає муфту в початкове положення;
• муфта заклинила в одному положенні;
• чути сторонні звуки (скрегіт, хрускіт) під час спроби перемістити муфту;
• із патрона видно металеві частинки.

У таких випадках подальші самостійні спроби виймання здатні призвести до повного виходу патрона з ладу. Рекомендується звернутися до авторизованого сервісного центру виробника для діагностики та ремонту.

Часті помилки під час роботи з оснасткою перфоратора

Практика показує, що багато проблем пов’язані з поширеними помилками користувачів.

1. Спроба затиснути звичайне свердло в SDS-патроні

Новачки іноді намагаються вставити свердло для дриля безпосередньо в стандартний SDS-патрон. Дехто намагається зафіксувати свердло силою, забиваючи його молотком, що може призвести до пошкодження патрона та самої оснастки.

2. Робота без мастила хвостовика бура

Багато хто нехтує мастилом, вважаючи його необов’язковим. У результаті збільшуються тертя й зношування хвостовика та елементів патрона. Регулярне очищення й нанесення невеликої кількості відповідного мастила мають бути частиною стандартного обслуговування.

3. Використання бура не того стандарту

Спроба встановити бур SDS-Plus у невідповідний патрон SDS-Max чи навпаки марна й може пошкодити фіксувальні елементи. Помилитися можна, якщо не перевірити тип хвостовика й патрона заздалегідь.

4. Ігнорування осьового люфту

Користувачі, які звикли до дрилів, нерідко сприймають невеликий поздовжній люфт у SDS-патроні за поломку. Насправді певна свобода осьового переміщення є конструктивною особливістю такої системи.

5. Свердління металу або дерева перфоратором в ударному режимі

Свердління металу або дерева з увімкненим ударом може пошкодити свердло й оброблюваний матеріал. Якщо конкретна модель Makita підтримує режим чистого обертання, такі матеріали можна свердлити за вимкненого удару та з використанням відповідного кулачкового патрона чи іншої передбаченої виробником оснастки.

6. Нехтування чищенням після роботи

Бруд, що залишився на хвостовику, поступово накопичується в патроні, спричиняючи передчасне зношування. Очищення оснастки після роботи — правильна звичка, що подовжує термін служби бурів і самого патрона.

Підбиваємо підсумки

Зміна оснастки в перфораторі принципово відрізняється від аналогічної операції з дрилем. Система SDS не потребує затиску інструмента, фіксація відбувається під час встановлення хвостовика з пазами. Невеликий поздовжній люфт бура вважається нормальною особливістю системи, а не поломкою.

Правильний порядок дій під час встановлення бура включає очищення хвостовика, нанесення невеликої кількості мастила, вставлення оснастки з легким повертанням до фіксації та перевірку легким потягуванням. Для виймання необхідно відтягнути муфту патрона й вийняти бур.

Стандартні свердла використовувати в перфораторі можна з відповідним кулачковим патроном або перехідником і за вимкненого ударного режиму. Регулярне обслуговування з очищенням і змащуванням допомагає подовжити термін служби оснастки та самого інструмента.
